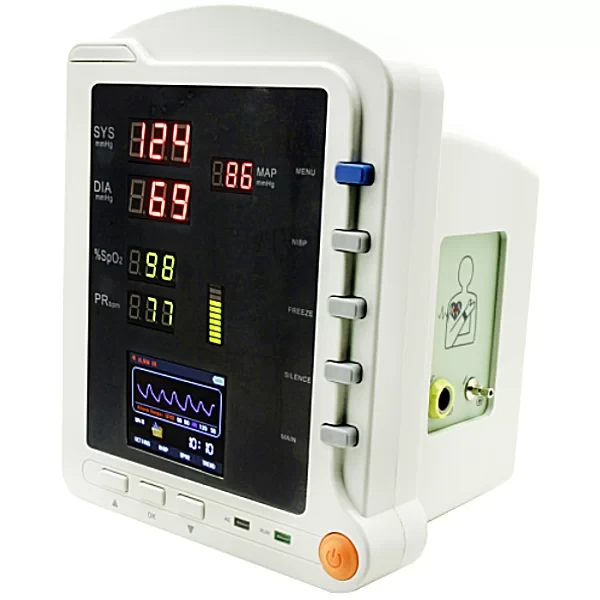

Медична техніка не стоїть на місці, удосконалюючись вона не тільки стає більш надійною, а й більш інформативною. Вітальний монітор G2A виробництва компанії Heaco є дуже функціональним пристроєм контролю життєво важливих показників людського організму. З його допомогою медичний працівник має повну картину візуалізованої інформації, цілодобовий контроль стану пацієнта, а також ефективний світловий і звуковий сигнал про тривогу.
Призначення пристрою
Монітор пацієнта G2A (CMS5100) від британського виробника призначений для швидкої та якісної візуалізації індексів запрограмованих фізіологічних параметрів, їх запам'ятовування та контролю. А у разі відхилення від заданої норми вітальних показників обладнання має світлозвукову сигналізацію, що приверне увагу чергового персоналу.
Область застосування
Функціональні можливості пристрою дозволяють використовувати G2A будь-де пов'язаним з необхідністю фіксації та візуалізації показників життєдіяльності людського організму. Монітор пацієнта однаково добрий у застосуванні як у реанімаційних відділеннях чи палатах інтенсивної терапії, так і для терапевтичних чи педіатричних відділень.
Крім медичних закладів, винахід компанії Heaco ефективно застосовують і в приватних цілях завдяки привабливому співвідношенню якості та ціни.
Конструктивні та функціональні особливості
Надійність виробів британського виробника давно відомий факт не тільки в медичних колах, але кожен окремий продукт, крім того, має низку відмінних рис:
1. Сучасний великий монітор, який розділений на чотири основні частини для відображення кількох груп показників, що робить монітор одночасно складним, але дуже інформативним.
2. Наявність світлової та звукової індикації у разі відхилення від заданих параметрів або виникнення технічних несправностей – сигналізації.
3. Монітор оснащений комплектним вбудованим акумуляторним пристроєм, що допомагає тривалий час підтримувати автономну роботу.
4. Наявність блоку пам'яті, що дозволяє зберігати накопичену інформацію про показання пацієнта до 360 годин.
5. Параметри датчиків миттєво виводяться на екран після підключення.
6. Налаштування пристрою дозволяють вибрати зручні для медперсоналу одиниці вимірювання показників величин моніторингу.
Параметри дисплея G2A
На екран виводяться групи показників, сформовані таким чином:
- перша група - параметри тиску. У цій частині екрана візуально спостерігаються систолічний (SBP), діастолічний (DBP) та середній артеріальний тиск (MAP).
- друга група – температура та дихання. Під температурний контроль відведено два підключення (TEMP1 та TEMP2). Для визначення відхилень при диханні знімаються його частотні показники (TRR).
- третю групу формують два показники - вміст кисню в крові (SpO2) та ідентифікатор пульсу (PR).
- четверта група відведена для параметральних даних, до якої входять віковий період пацієнта, поточна дата, часовий інтервал, індикатор наявності мережі та спрацювання тривоги (ALARM).
Технічні характеристики:
Експлуатація
- Температура (5 - 40) ° C
- Відносна вологість ≤ 80%
- Тиск повітря (70 - 106) кПа
Транспортування та зберігання
- Температура (-20 - 55) ° C
- Відносна вологість ≤ 93%
- Тиск повітря (50 - 106) кПа
Сеть живлення
- Вхідна напруга ( 100 - 240) У
- Частота Гц 50/60
- Потужність 80 ВА
- Запобіжники T1. 6AL, 250В, 20 × 5
- Година роботи ≥8 годин
- Внутрішня батарея
- Кількість батарей 1
- Тип Свинцево-кислотна батарея {{1 }} Номінальна напруга 12В
- Ємність 2.4A / год
- Година роботи> 1 годину (за умови повністю зарядженої батареї і виміру кров'яного тиску кожних десять хвилин),
- Година заряджання 6 годин
Відображення
- Тип LED
LED Індикатори
- Індикатор живлення 1 (зелений колір)
- Індикатор заряду батареї 1 (зелений колір)
- Світло тривоги 1 (червоний колір)
- Індикатор тривоги 1 (червоний колір)
- Індикатор тиші 1 (зелений колір)
- Індикатор мережі 1 (зелений колір)
- Індикатор за типом пацієнта 3 (дорослий, дитячий та новонароджений)
Звук
- Дінамік Подає аудіо тривогу, пульс і швидкі сигнали при неправильних діях
Управління
- обертаються кнопки 2 (обертається миша і обертається кнопка додавання гучності)
кнопки
- 5 перемикач харчування, кнопка A, кнопка B, кнопка C і кнопка D)
Роз'єми
- Джерело живлення 1 роз'єм мережі харчування
- Вимірювання параметрів NIBP, TRR, TEMP1, TEMP2, SpO2, PR&
- 1 Стандартний троян'єм мережі RJ45 {{1} } 1 тро'єм принтера
- 1 роз'єм для еквіп отенціального заземлення
- ТРЕНДІ ≥24 години
Методика вимірювань осциляції
- Відображені параметри
- Систолічний тиск, діастолічний тиск, середній артеріальний тиск
Режим роботи
- Ручний, авто та безперервний
- Вимірюваний інтервал в автоматичному режимі 2/3/4/5/6/7/8/9/10 / 15/20/25/30/35/40/45/50/55 хвилини і 1 / 1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 годин
- Година вимірювання в неперервному режимі 5 хвилин
Діапазон вимірювань
- Систолічний тиск (SYS): (4.0 – 36.0) кПа, або (30 – 270) мм рт. ст. Діастолічний тиск (DIA): (1.3 – 26.7) кПа, або (10 – 200) мм рт.ст. Середній артеріальний тиск (MAP): (2.7 - 29.3) кПа, або (20 - 220) мм рт.ст.
- Точність вимірювання ≤ ± 0.4 кПа (3 мм рт.ст.) або ± 2%,
- Допустимо відхилення тревоги ± 5%
- Максимальне стандартне відхилення 5 мм рт.ст..
- Діапазон тревог SBP (систолічний артеріальний тиск)
- Верхній межа аварійного сигналу: (4.26 ~ 36.0) кПа, або (32 ~ 270) мм рт.ст. Нижня межа аварійного сигналу: (4.0 ~ 35.74) кПа, або (30 ~ 268) мм рт.ст.
- DBP (діастолічний артеріальний тиск)
- Верхня межа аварійного сигналу: (1.56 ~ 26.7) кПа, або (12 ~ 200) мм рт.ст. Нижня межа аварійного сигналу: (1.3 ~ 26.44) кПа, або (10 ~ 198) мм рт.ст.
- MAP середній артеріальний тиск)
- Верхня межа аварійного сигналу: (2.96 ~ 29.30) кПа, або (22 ~ 220) мм рт.ст. Нижня межа аварійного сигналу: (2.7 ~ 29.04) кПа, або (20 ~ 218) мм рт.ст.
- Діапазон вимірювання (від 0 до 120) вз/хв.
- Точність вимірювання 1 вз/хв. або ± 5%,
- Діапазон тривог Верхня межа аварійного сигналу: (5 до 120) з/хв. Нижня межа аварійного сигналу: (0 до 40) вз/хв.
- Допустимо відхилення тревоги ± 2 вз/хв. або ± 10%
- Кількість каналів 2
- Показання параметрів T1, T2 та ΔT
- Діапазон вимірювань (від 25.0 до 45.0) ° C
- Точність вимірювання ± 0.2 ° C
- Годинник відгуку ≤2.5 хвилина
Діапазон тревог
- Верхня межа аварійного сигналу: (35.5 до 45.0) ℃ Нижня межа аварійного сигналу: (25.0 до 42.0) ℃
- Допустимо відхилення тревоги ± 0.2 ℃
- Діапазон вимірювань (від 0 до 100)%
- Точність вимірювання (70 - 100)%: ± 2% (50 - 69)%: ± 3% (від 0 до 49)%: не вказано
- Діапазон тревог Верхня межа аварійного сигналу: (5 to 100)% Нижня межа аварійного сигналу: (1 to 99)%
- Допустимо відхилення тревоги ± 2%
- Діапазон вимірювань (30 - 250) уд. хв.
- Точність вимірювання 1 уд. хв.або ± 2%,
- Діапазон тривог Верхня межа аварійного сигналу: (60 до 250) уд.хв. Нижня межа аварійного сигналу: (30 до 200) уд.хв.
- Допустимо відхилення тревоги ± 10%
