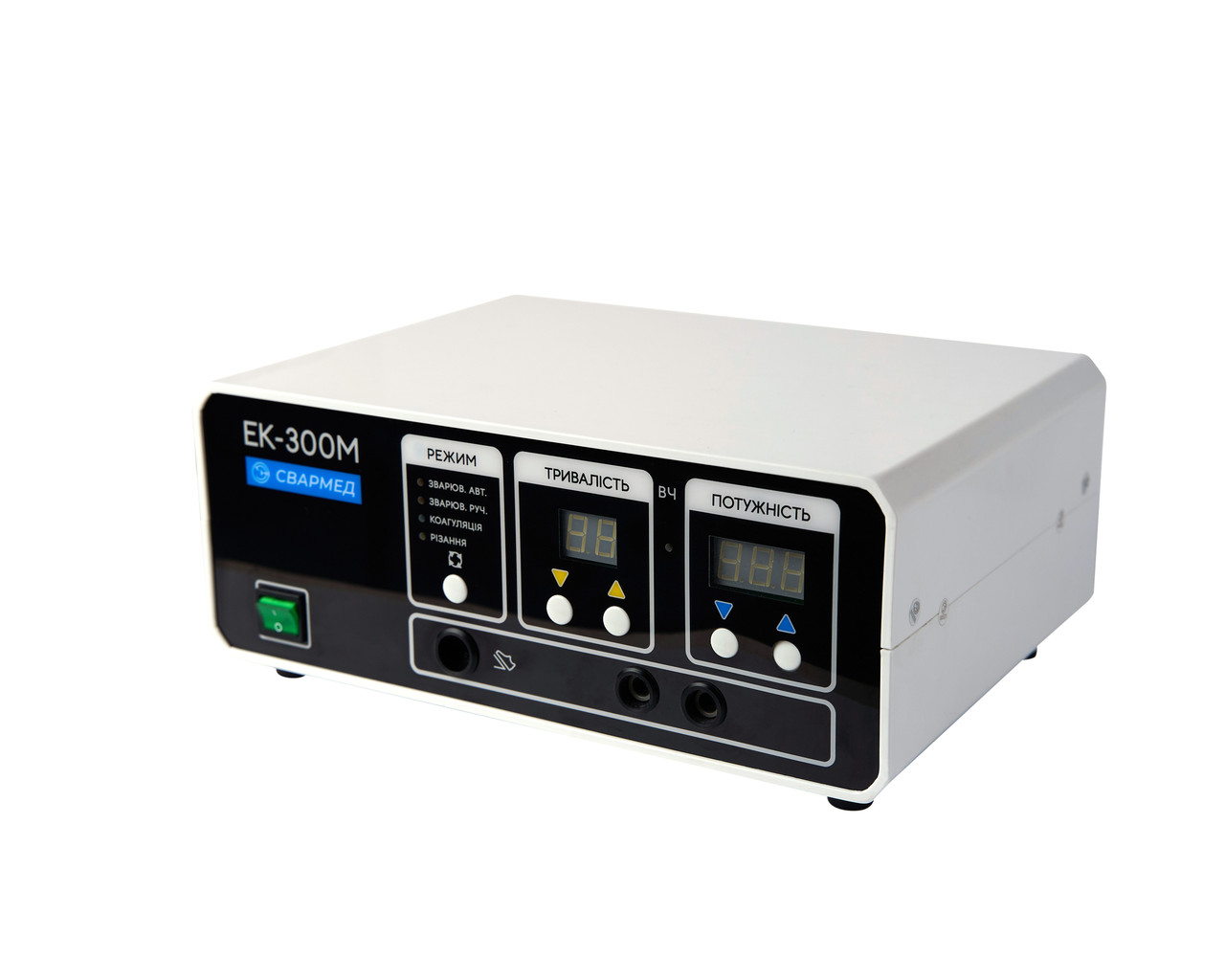

Високочастотний електрокоагулятор ЕК-300М

Високочастотний електрокоагулятор ЕК-300М

Електрокоагулятор високочастотної дії ЕК-300М являє собою зварювальний апарат для з'єднання тканин біологічного походження в операційному блоці хірургічного відділення.

Електрокоагуляторний прилад розроблений для роз'єднання (розрізання) або з’єднання (зварювання) м'яких тканин людей чи тварин, що були попередньо розрізані, а також коагуляції таких тканин або усічення їх частини під час проведення хірургічних операцій. Апарат використовується в умовах лікарень та медзакладів як заміна шовним методам з використанням хірургічних ниток та скобок. Електрокоагулятор ЕК-300М рекомендовано експлуатувати в приміщеннях, що спеціально обладнані для цього. Температура робочого простору має бути 10-35 °C, відносна вологість в межах 80 %, атмосферний тиск – 700-1060 гПа.

Основні переваги технології біозварювання

• Оперативне втручання здійснюється без крові, швидко та зручно для лікаря, що проводить операцію. Як наслідок - надійна система гемостазу.

• З'єднання біологічних тканин без шовних матеріалів надійне та герметичне.

• Виключення утворення некротичних тканин та появи тіл, чужорідного походження, у рані.

• Відсутність нагноєнь на місці розрізу/зварювання.

• Крововтрати за використання електрокоагулятора зведені до 0!

• Тривалість хірургічної операції скорочується на 20-50%.  Використання апарату Свармед дозволяє істотно скоротити час операції – в деяких випадках аж на 60 хвилин!

• Абластичність проведення операцій знаходиться на високому рівні.

• Реабілітація пацієнта після проведеної операції проходить швидше.

• Хірургічне лікування пацієнтів, випадки яких з ряду причин вважалися неоперабельними.

• Не розвивається некроз тканин, за рахунок чого істотно знижується ризик розвитку інфекцій в післяопераційний період

• Не залишає після себе рубців. Через деякий час після проведення операції навіть під мікроскопом або УЗД помітити місце шва буде практично неможливо.

•  Апарат Свармед дозволяє працювати з великими об’єктами – наприклад, є зареєстровані випадки єдиного безперервного шва довжиною 7,5 сантиметрів. Така операція була проведена в Києві для резекції пухлини в легенях.

Конструктивні особливості електрокоагулятора ЕК-300М

Конструкція апарату передбачає наявність головного електронного блоку та ножної педалі для зручності керування.

Електронний блок виготовлений в пластиковому корпусі, що складається з 4 частин: передньої панелі (елементи вказано на малюнку), задньої панелі (елементи вказано на малюнку) та двох кришок (зверху та знизу). З задньої панелі головного блоку виведений шнур живлення електрокоагулятора від мережі 220 В, 50 Гц.

Конструкційні особливості ножної педалі вказані на малюнку нижче. Під верхньою кришкою педалі знаходиться пружина, що дає змогу кришці переміщуватися у вертикальній площині. При натисненні на педаль ногою відбувається включення вихідного ВЧ-струму, а при її відпусканні - вихідний струм відключається. Педаль під'єднується до електронного блоку з використанням кабелю.

1. Місце, де розміщується товарний знак організації-виробника.

2. Назва моделі електрокоагулятора.

3. Індикатор режиму РІЗАННЯ. Підсвічується жовтим кольором.

4. Індикатор режиму КОАГУЛЯЦІЯ. Підсвічується синім кольором.

5. Індикатор режиму ЗВАРЮВАННЯ РУЧНЕ. Підсвічується оранжевим кольором.

6. Індикатор режиму ЗВАРЮВАННЯ АВТОМАТИЧНЕ. Підсвічується оранжевим кольором.

7. Відображення тривалості дії вихідної потужності у вигляді цифрової індикації.

8. Індикатор включення ВЧ-струму. Підсвічується білим кольором.

9. Відображення вихідної потужності у вигляді цифрової індикації.

10. Робоча частина типу BF з захистом від розряду дефібрилятора.

11. Кнопка ввімкнення/вимкнення напруги живлення.

12. Кнопка перемикання режиму роботи.

13. Гніздо для під'єднання ножної педалі керування.

14. Кнопка зменшення часу дії вихідної потужності.

15. Кнопка збільшення часу дії вихідної потужності.

16. Гнізда для під'єднання кабелів біполярного зварювального електроінструмента.

17. Кнопка зменшення рівня вихідної потужності.

18. Кнопка збільшення рівня вихідної потужності.

1. Шильдик з паспортними даними.

2. Шнур живлення.

1. Рухома кришка.

2. Кабель зі штекером для з'єднання педалі з електронним блоком.

Принцип роботи електрокоагулятора ЕК-300М

Апарат являє собою джерело ВЧ-струму. Напруга високої частоти подається на біполярний інструмент і за допомогою нього підводиться до тканин хірургічного пацієнта. Ефект різання і коагуляції полягає у забезпеченні температурного впливу на біологічні м'які тканини щільним потоком струму високої частоти між полюсами біполярного зварювального електроінструмента.

Апарат забезпечує режими роботи:

• Зварювання автоматичне.

• Зварювання ручне.

• Коагуляція.

• Різання.

Електрокоагулятор ЕК-300М забезпечує:

• Обмеження вихідної напруги в режимі холостого ходу в межах 400 В.

• Режими холостого ходу і короткого замикання за будь-яких значень вихідної потужності.

• Світлову індикацію включення напруги живлення, режимів роботи, зміни рівня вихідній потужності, часу дії ВЧ-струму.

• Звукову індикацію зміни рівня вихідної потужності і режимів роботи.

• Роботу з максимальною вихідною потужністю на оптимальне навантаження в повторно-короткочасному режимі: час включення вихідного ВЧ-струму - 10 сек, час паузи - 30 сек. Робота здійснюється впродовж 8 годин з наступною перервою не менше 2 годин.

Апарат повинен бути працездатним при живленні від мережі змінного струму напругою (220±22) В і частотою (50±0,5) Гц.

Базова комплектація ЕК-300М

• Прилад ЕК-300М.

• Біполярний зварювальний затискач-ножиці 210 мм/220 мм.

• Затискач біполярний зварювальний 160 мм/180 мм.

• Кабель джерело-інструмент і набір спеціалізованого електрохірургічного інструменту.

• Сертифікат відповідності технічним регламентам або декларація виробника.

• Інструкція з експлуатації.
