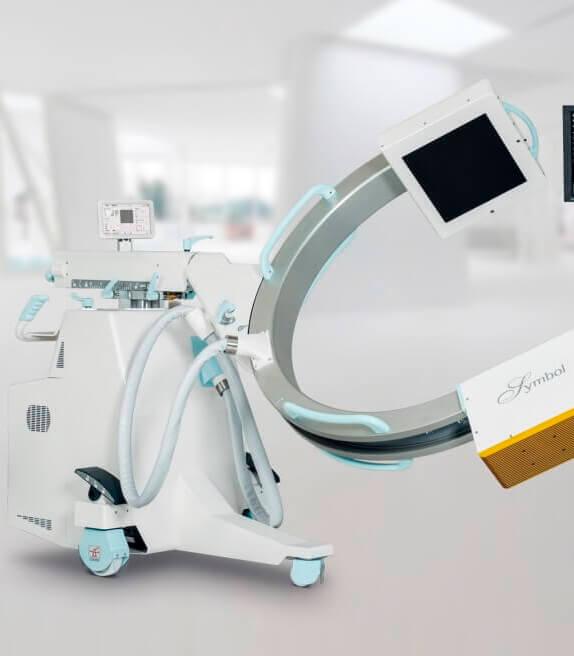

Мобільний рентгенівський апарат з рамою C-типу і детектором з плоскою панеллю GMM Symbol FP S Cardiovascular

Symbol складається зі стійки з рухомим кронштейном С-типу, який дозволяє виконувати великий нахил і різні проекції цифровий флюороскопии і рентгенографії. Кронштейн С-типу укомплектований робочою станцією на візку, з двома РК-моніторами і цифровим процесором для цифрової флюороскопии і рентгенографії.

Основне застосування

Symbol – це портативний пристрій з кронштейном С-типу для флюороскопии і рентгенографії, детектор з плоскою панеллю, придатний для всіх сфер застосування в хірургії, травматології, ортопедії, неврології, урології, кардіології та гастроентерології.

Завдяки широкому діапазону опціонних модулів систему можна складати і конфігурувати так, що вона перетворюється в інноваційний мобільний пристрій для цифрової ангіографії, ідеально підходить для серцево-судинних процедур.

ІНТЕРФЕЙС КОРИСТУВАЧА з приладами управління кронштейни
Інтерфейс оператора для кронштейна С-типу грунтується на зручному у використанні ергономічному сенсорному дисплеї з інтуїтивними значками для легкого виконання дій управління.

Генератори рентгенівського випромінювання І БЛОК ТРУБКИ
Symbol оснащений генератором рентгенівських променів 20 кВт (Planarix®), розташованим всередині стійки кронштейна С-типу, управління здійснюється через мікропроцесор, і рентгенівською трубкою з обертовим анодом.

Оператор може в автоматичному і ручному режимі управляти настройками експозиції при флюороскопии. Автоматичний режим ґрунтується на алгоритмах регулювання, здатні знизити до мінімуму дозу з одночасним максимальним поліпшенням якості зображень, для досягнення оптимального результату для будь-якої анатомічної ділянки і в будь-якому робочому режимі. Symbol обладнаний динамічним цифровим індикатором на сенсорному екрані кронштейна С-типу, який відображає температурний стан рентгенівської трубки і корпусу і акумульовано тепло.

Режим отримання зображення і “РОЗУМНА ДОЗА”
Кронштейн С-типу апарату Symbol оснащений автоматичною системою визначення параметрів експозиції для забезпечення “розумної дози”. Концепція розумної дози сприятлива для пацієнта і оператора, вона знижує дозу з одночасною оптимізацією високої якості зображення.
Symbol дозволяє оптимізувати також параметри експозиції в функціях потрібної анатомічної зони за спеціальними настройками, які виконуються оператором: тонка анатомія (наприклад, кінцівки або застосування в педіатрії), стандартна анатомія (наприклад, грудна клітка, голова), велика анатомія (наприклад, поперековий відділ хребта, черевна порожнина) і застосування в кардіології.

Існують кілька радіологічних режимів експозиції:

• безперервна флюорограма
• імпульсна флюорограма
• посилення
• Цифрова пляма DS
• Цифрове кіно, до 30 кадрів в хвилину
• рентгенографія

СИСТЕМА коллиматор
Symbol оснащений коллиматором, який має два різних режими роботи:

• Восьмикутний діафрагмовий свинцевий коллиматор, рухи виконуються електродвигуном, регулювання через панель управління.
• Напівпрозорий мідний компенсатор з двома щілинами, рухи виконуються електродвигуном, закриття і відкриття при обертанні 360 °.

Для максимального зниження дози опромінення існує функція цифрового попереднього перегляду, яка дозволяє відобразити положення діафрагми і подвійних щілин у віртуальному режимі без рентгенівської експозиції. У режимі рентгенографії пучок рентгенівських променів автоматично націлюється на розмір касети.
ФОРМУВАННЯ цифрових зображень
Symbol поєднує високу якість механічної конструкції і рентгенівської частини, забезпечує високу якість зображень з високою ефективністю управління зображеннями. Унікальний ланцюг формування цифрових зображень використовує компоненти високого технологічного рівня.

Плоска панель має номінальний розмір 21?21 см. Аналогово-цифрове формування зображення працює з 16 біт, максимальний дозвіл панелі становить 1344 x 1344 пікселів розміром 154 мкм. Калібрування панелі виконується автоматично, щоб завжди мати найвищу якість сформованого зображення без перешкод.

РОБОЧА СТАНЦІЯ НА КОЛЯСЦІ
Робоча станція оснащена двома моніторами TFT 21 “для медичного обладнання, щоб забезпечити оптимальне відображення флюороскопічніх знімків, і світловим індикатором рентгенівського процесу.

Монітори з великими розмірами надають оператору оптимальне поле зору, за розміром відображених зображень і за дозволом деталей.
Габарити двох моніторів і висока чіткість надають можливість тримати візок робочої станції на відстані від робочого простору, щоб гарантувати стерильність без зниження комфорту при перегляді зображень або діагностичних можливостей.

Монітор можна нахиляти +/- 10 ° навколо горизонтальної осі. Опціонально монітори можна повертати на 180 ° навколо вертикальної осі і регулювати на 30 см у вертикальному напрямку, щоб встановити в ідеальному положенні для зручності оператора.
Всі функції робочої станції викликаються через пристрої ввелення – клавіатуру і мишу.

ПРОЦЕССОР ЗОБРАЖЕННЯ І БАЗА ДАНИХ
Процесор зображень в кронштейні С-типу налаштований з операційною системою Windows і має сучасну систему отримання зображення, розроблену з широким діапазоном функцій.

Ємність архіву становить 500 000 або 800 000 зображень 1024?1024 з дозволом 1kx1k пікселів, в залежності від конфігурації (загальне застосування або застосування для серцево-судинних хвороб), з цифровими динамічними модулями відповідно 18 і 30 кадрів / сек. База даних зображень організована як секції за багатьма ознаками для повторного пошуку.

• Кронштейн С-типу з великими розмірами, висока точність і полегшена конструкція
• Проста зміна положення і зменшені габаритні розміри
• “Розумна доза” та чудової якості зображення
• Дисплей простий в експлуатації, спрощене управління робочими операціями
• Генератор рентгенівських хвиль високої потужності і частоти
• Блок джерела рентгенівських променів, рентгенівська трубка з обертовим анодом
• Плоска панель 26 x 30 см
• Високопродуктивна цифрова система
• служба DICOM
• Стандартні і опціонні комплектуючі та модулі програмного забезпечення

Цифровий рентгенхірургічних апарат типу С-дуга SYMBOL FP S CARDIOVASCULAR (кардіоваскулярна конфігурація)

Комплектація:

• потужність генератора 20 кВт Planarix®,
• рентгенівська трубка з обертовим анодом 3000-10000 об. / Хв.,
• Водяне охолодження,
• цифровий плоскопанельний детектор 21х21 см,
• дозвіл зображення 1344х1344,
• цифровий модуль “кінопетля”: швидкість 30 імпульсів / с при отриманні зображень + відтворення кінопетлі,
• цифровий процесор обробки зображень з можливістю зберігання 800.000 знімків,
• цифрова робоча станція з програмним забезпеченням для отримання, обробки та архівації цифрових зображень,
• Ангіографічнийознака модуль,
• цифрова субтракційна ангіографія DSA,
• Road Mapping програмне забезпечення планування втручань,
• два медичних монохромних монітора 21 дюйми на візку.
